Einleitung
Der vibrierende Kreisschirm nimmt zylinderförmigen Exzenterwelleerreger und Exzenterblock an, um den Umfang zu justieren. Der materielle Schirm hat ein langes Ausflussrohr und viele aussortierenden Spezifikationen. Er hat die Eigenschaften der zuverlässigen Struktur, der starken aufregenden Kraft, der hohen aussortierenden Leistungsfähigkeit, der niedrigen Erschütterungsgeräusche, der starken Haltbarkeit, der bequemen Wartung und der sicheren Anwendung. Er ist in der Produktklassifikation des Bergbaus, der Baumaterialien, des Transportes, der Energie, der chemischen Industrie und anderer Industrien weitverbreitet.
Der vibrierende Schirm funktioniert, indem er die Erschütterung austauscht, die durch Vibrator produziert wird. Das obere drehende Gewicht des Vibrators stellt die Schirmoberflächen-Erzeugnisfläche her, die Erschütterung wirbelt, während das untere drehende Gewicht die Schirmoberfläche konische Dreherschütterung produzieren lässt, und die Interaktion lässt die Schirmoberfläche komplexe Rotationserschütterung produzieren. Seine Erschütterungsbahn ist eine komplexe Raumkurve. Die Projektion der Kurve auf der Horizontalebene ist Kreis, während die Projektion auf der vertikalen Fläche Ellipse ist. Der Umfang kann geändert werden, durch die aufregende Kraft der drehenden Gewichte auf und ab justieren. Indem man den räumlichen Phasenwinkel der oberen und untereren schweren Hämmer justiert, kann der Kurvenverlauf der beweglichen Bahn der Schirmoberfläche geändert werden und die Flugbahn des Materials auf der Schirmoberfläche kann geändert werden.

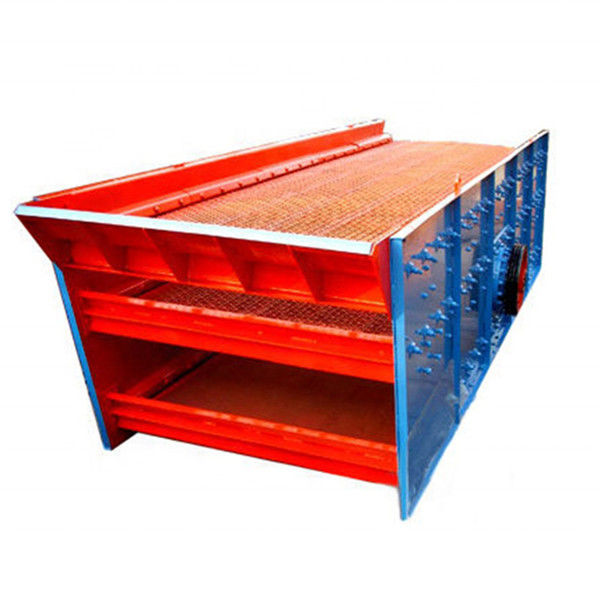

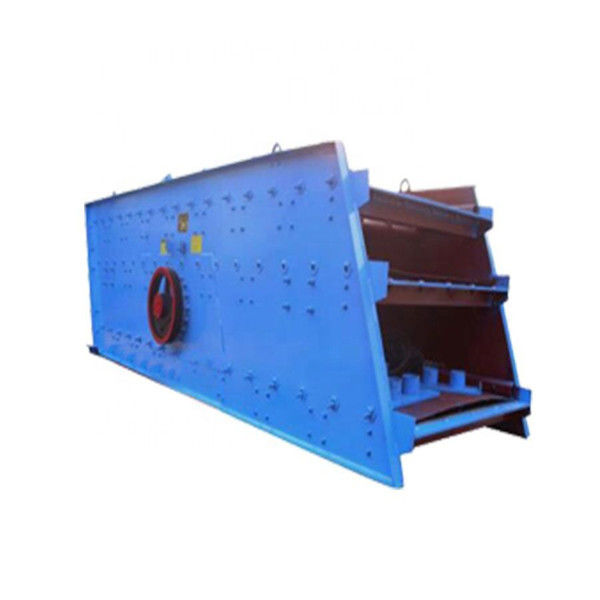

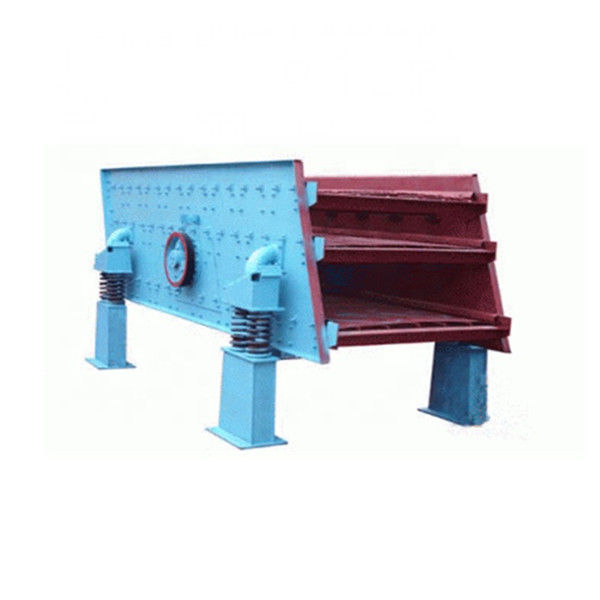

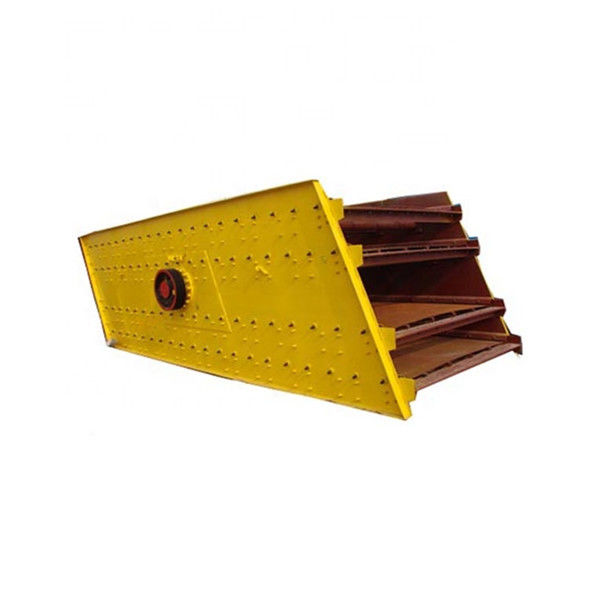

Bilder des vibrierenden Kreisschirmes
Vorteil
1. Die Ausrüstungspflege ist einfach und bequem, und die Operations-Leistungsfähigkeit der ganzen Maschine wird offensichtlich verbessert.
2. wird flexible Verbindung wie gemeinsame allgemeinhinKardanwelle der Querwelle oder Gummikoppelung angenommen, um stabile Operation sicherzustellen.
3. Die Struktur der Schirmmaschine neigt vereinfacht zu werden, die förderlich ist, das Fertigungstechnikniveau und die Montagegenauigkeit der Ausrüstung zu verbessern.
4. Die Schirmmaschine hat höhere Siebungs-Leistungsfähigkeit, größere Aufbereitungskapazität und längere Nutzungsdauer.
5. wird Blockexzentrizität im Erreger angenommen, der nicht nur die einzelne Erregungskraft der Exzentermasse des Erregers erhöht, aber auch nach dem Zufall justiert werden kann, der für Modularbauweise und Gebrauch bequem ist.
Fotos von der Werkstatt
Funktionsprinzip
Es wird hauptsächlich aus Schirmkasten, Erschütterungserreger, Gerät und Motor der Suspendierung (oder Unterstützung) verfasst. Die Motorantriebe die Hauptwelle des Erschütterungserregers, zum sich durch den Dreieckgurt zu drehen. Wegen der zentrifugalen Trägheitskraft des unausgeglichenen Gewichts auf dem Erschütterungserreger, wird der Schirmkasten vibriert. Verschiedene Umfänge können erhalten werden, indem man das Exzentergewicht des Erregers ändert.
Techncal-Parameter
| Modell | Schichten | Maximale Fütterungsgröße (Millimeter) | Kapazität (m-³ /h) | Frequenz (r/min) | Schirm-Loch-Größe (Millimeter) | Leistungsstärke (Kilowatt) | Gewicht (Kilogramm) | Schirm-Gesicht. (Millimeter) |
| 2YK1225 | 2 | 400 | 8-60 | 800-970 | 4-50 | 5,5 | 3500 | 1200*2500 |
| 2YK1225 | 3 | 400 | 10-70 | 800-970 | 4-50 | 5,5 | 3850 | 1200*2500 |
| 2YK1230 | 2 | 400 | 12-78 | 800-970 | 4-50 | 7,5 | 4200 | 1200*3000 |
| 2YK1230 | 3 | 400 | 13-80 | 800-970 | 4-50 | 7,5 | 4600 | 1200*3000 |
| 2YK1237 | 2 | 400 | 15-86 |
800-970 |
4-50 | 7,5 | 4600 | 1200-3700 |
| 3YK1237 | 3 | 400 | 16-90 | 800-970 | 4-50 | 7,5 | 5200 | 1200*3700 |
| 2YK1535 | 2 | 400 | 20-125 | 800-970 | 5-50 | 11 | 5890 | 1500*3500 |
| 3YK1535 | 3 | 400 | 21-125 | 800-970 | 5-50 | 11 | 6700 | 1500*3500 |
| 2YK1545 | 2 | 400 | 22-150 | 800-970 | 5-50 | 15 | 6330 | 1500*4500 |
| 3YK1545 | 3 | 400 | 22-150 | 800-970 | 5-50 | 15 | 6800 | 1500*4500 |
| 2YK1548 | 2 | 400 | 22.5-162 | 800-970 | 5-50 | 15 | 6980 | 1500*4800 |
| 3YK1548 | 3 | 400 | 22.5-162 | 800-970 | 5-50 | 15 | 7600 | 1500*4800 |
| 2YK1848 | 2 | 400 | 25-206 | 750 | 5-80 | 15 | 9080 | 1800*4800 |
| 3YK1848 | 3 | 400 | 32-276 | 800-970 | 5-80 | 18,5 | 9600 | 1800*4800 |
| 2YK1854 | 2 | 400 | 32-312 | 800-970 | 5-80 | 18,5 | 10150 | 1800*5400 |
| 3YK1854 | 3 | 400 | 32-312 | 800-970 | 5-80 | 22 | 10840 | 1800*5400 |
| 2YK1860 | 2 | 400 | 65-586 | 870 | 3-100 | 22 | 10900 | 1800*6000 |
| 3YK1860 | 3 | 400 | 65-586 | 870 | 3-100 | 22 | 11500 | 1800*6000 |
| 2YK2160 | 2 | 400 | 50-475 | 970 | 5-100 | 30 | 11780 | 2100*6000 |
| 3YK2160 | 3 | 400 | 50-475 | 970 | 5-100 | 30 | 12800 | 2100*6000 |
| 2YK2460 | 2 | 400 | 65-550 | 970 | 5-100 | 37 | 15600 | 2400*6000 |
| 3YK2460 | 3 | 400 | 70-620 | 970 | 5-100 | 37 | 17600 | 2400*6000 |
Verpackung u. Lieferung
Kundendienst
1. Ein Jahr für Maschineriegarantie.
2. Wir haben die billige Ersatzteilversorgung.
3. Wir können der gesendete instandzuhalten Ingenieur, auf Standort installieren und.
FAQ
1)Sind Sie eine Fabrik oder Geschäftsfirma?
Wir haben unsere eigene Fabrik als internationaler Lieferant, Berufshersteller und allgemeiner internationaler Händler.
2) Wie kann ich Ihrer Firma vertrauen?
Import und Exportunternehmen des Weizen-1.Henan begrenzt, im Jahre 2005 hergestellt, gefunden in Zhengzhou-Stadt--Hauptstadt von Henan-Provinz, die Mitte von China-Festland.
2.We haben spezielle QC-Abteilung, Prüfung jede einzelne Ausrüstung, von Spannung zu Auftritt, unsere Arbeitskräfte kontrollieren ausschließlich, um die beste und stabilste Maschine für unsere Kunden zu liefern.
Ausrüstung 3.Our sind ausschließlich entworfen und produziert entsprechend CER-Standard, interessieren uns wir für jedes Details und die Qualität.
3) Wie lang ist Ihre Lieferfrist?
Im Allgemeinen ist es 30 Tage empfing nachher Ihre Ablagerung.
4) Ist Ihr Preis wettbewerbsfähig?
Wir können die hochwertigsten Maschinen zu dem besten Preis zur Verfügung stellen.
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
